Soldadura de contacto
La soldadura por contacto, una técnica fundamental en la fabricación de productos electrónicos, consiste en unir dos superficies metálicas mediante un soldador calentado y un metal de aportación conocido como soldadura. Este método garantiza conexiones eléctricas y uniones mecánicas fiables entre los componentes.
Fancort Industries, líder en herramientas y equipos de automatización de alta calidad, ofrece soluciones avanzadas de soldadura robótica adaptadas a las necesidades de fabricación modernas. Los robots de soldadura de escritorio UNIX-DF Series de Japan Unix están diseñados para satisfacer las demandas de la Industria 4.0 y el Internet de las Cosas (IoT). Estos robots cuentan con capacidades de red mejoradas, un movimiento robótico optimizado y están optimizados tanto para aplicaciones de soldadura con hierro tradicional como de soldadura láser.
Tipo de robot
Banco de trabajo
Disponible en Contacto y Láser.
Portal
Disponible en Contacto y Láser.
Scara
Disponible en Contacto y Láser.
6 ejes
Disponible en Contacto y Láser.
Bloques automáticos
Disponible en Contacto y Láser.
Módulos
Disponible en Contacto y Láser.
Plataformas disponibles
Banco de mesa doble
Disponible en Contacto y Láser.
Pórtico de mesa doble
Disponible en Contacto y Láser.
Pórtico independiente
Disponible en Contacto y Láser.
Célula SCARA
Disponible en Contacto y Láser.
Independiente personalizado
Disponible en Contacto y Láser.
En línea personalizado
Disponible en Contacto y Láser.
Bancos y módulos
Los robots de soldadura de sobremesa son máquinas compactas de sobremesa, diseñadas para soldaduras precisas y repetibles en producción a pequeña escala o creación de prototipos. Estos robots suelen contar con ejes X, Y y Z programables y un soldador o herramienta láser para operaciones automatizadas. Ideales para el ensamblaje de PCB, mejoran la consistencia, minimizan los errores del operador y reducen el tiempo de producción, lo que los hace perfectos para la fabricación de productos electrónicos, laboratorios de I+D y flujos de trabajo de volumen bajo a medio.
Los módulos de soldadura de Japan Unix son componentes altamente personalizables, diseñados para su integración en sistemas automatizados. Estos módulos incluyen herramientas de soldadura avanzadas, controladores y alimentadores optimizados para mayor precisión y flexibilidad. Ideales para la integración robótica o para uso independiente, admiten diversos métodos de soldadura, como contacto, láser e inducción, y se adaptan a diversas industrias, como la electrónica, la automoción y la fabricación de dispositivos médicos.
Seleccione un modelo del panel TAB a continuación.
-

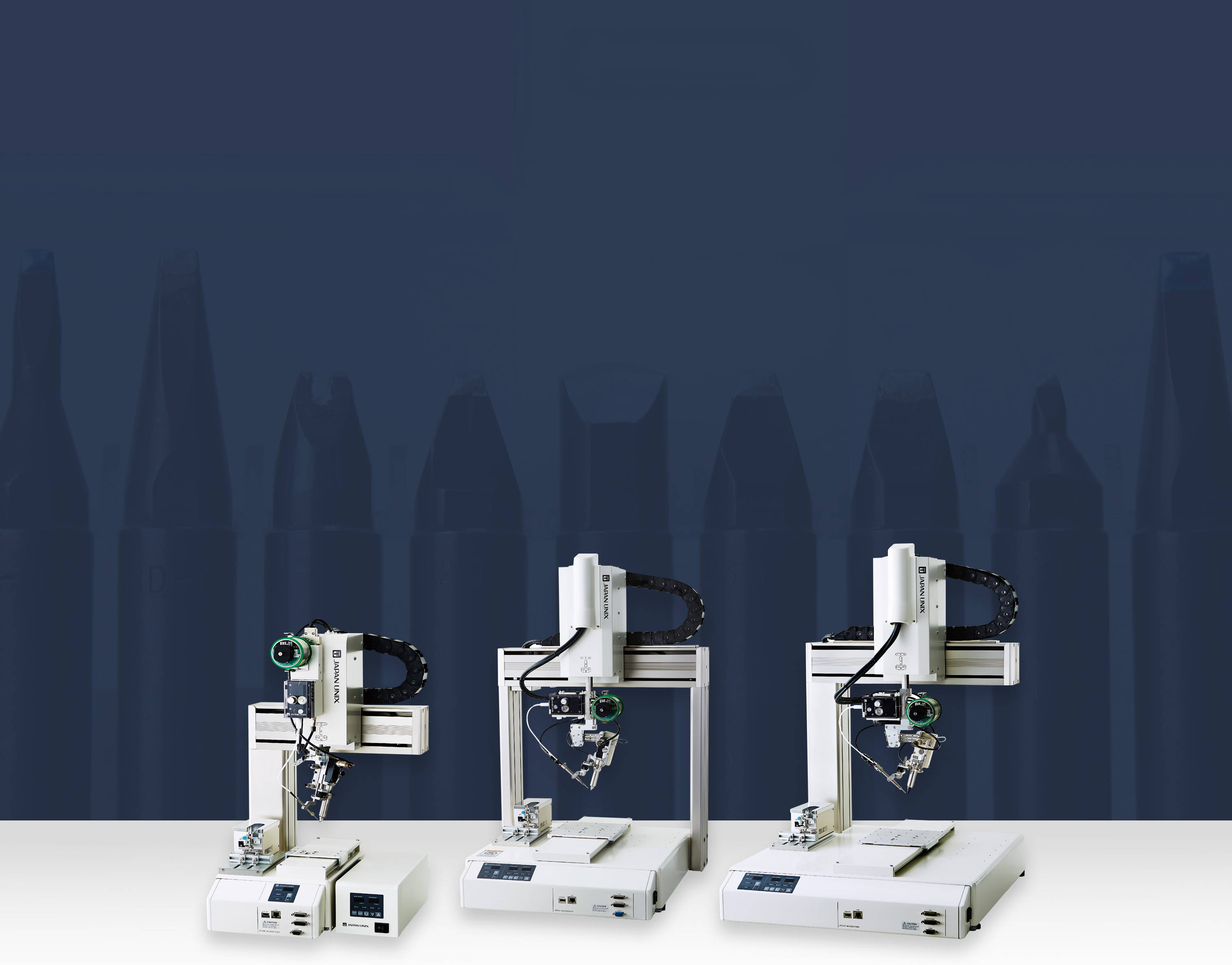

UNIX-DF404S
- UNIX-DF304S
- UNIX-DF204S
- KIT LITE
- Integrar en su propia plataforma
UNIX-DF404S
- General
- Opciones / Accesorios
- Datos técnicos
- Presupuesto
- Vídeo de muestra
TIPO ANCHO
・Área de trabajo – 400 mm × 365 mm
・Admite PCB de tamaño M
・Calentador nuevo y mejorado
・LAN (Ethernet), puerto COM
・Eje X,Y – 900 mm/seg
・Eje Z – 400 mm/seg
・Controlador de soldadura incorporado
MAESTRO DE SOLDADURA
Soldadura robótica de escritorio de nueva generación para la Industria 4.0 y el IoT. La serie UNIX-DF ha mejorado su función de red y el movimiento robótico. Disponible en tres tipos, según el tamaño de la PCB.
Estos también son aplicables y están optimizados para la soldadura láser . La soldadura robótica automatizada puede conectarse a la red, lo que permite visualizar cada proceso de soldadura y su resultado. Los dos ejes adicionales facilitan los ángulos de penetración o la rotación de la PCB, lo que facilita la soldadura de componentes difíciles.
Características
- El nuevo calentador mejora el mecanismo de calentamiento y soldadura.
- La productividad mejora enormemente al aumentar la rigidez y la velocidad del proceso.
- Conéctese con la red y visualice el proceso de operación de soldadura en tiempo real.
- Dos ejes adicionales permiten soldar fácilmente componentes y PCB complejos.
- Totalmente compatible con el sistema de soldadura láser .
Portal
Una celda de soldadura robótica de pórtico es un sistema de soldadura automatizado a gran escala diseñado para tareas de soldadura de alta velocidad y precisión. Con una plataforma fija y un pórtico superior móvil, permite la soldadura multipunto en ensamblajes grandes o complejos. El sistema integra alineación guiada por visión, dispensación de fundente y monitorización en tiempo real, lo que lo hace ideal para la fabricación de electrónica de alto volumen, aplicaciones automotrices y otras industrias que requieren una soldadura consistente en grandes superficies.
Seleccione un modelo del panel TAB a continuación.
-
Mesa gemela
- En línea
- Autónomo
Soldadura de pórtico de mesa doble
-
General
- Vídeo de muestra
ACERCA DE
La soldadora de pórtico de doble mesa cuenta con dos áreas de trabajo independientes que pueden operar de forma independiente o simultánea. Esto permite una mayor flexibilidad y eficiencia en el proceso de soldadura, ya que una mesa puede cargarse con materiales mientras se suelda la otra. Además, las soldadoras de pórtico de doble mesa pueden configurarse a menudo para tener diferentes herramientas o procesos en cada mesa, lo que aumenta aún más su versatilidad.
CARACTERÍSTICAS
Mesas dobles. Equipadas con robot de pórtico de 4/3 ejes. Programa de aprendizaje intuitivo, especialmente diseñado para soldadura. Compatible con soldadura con cautín y láser. Numerosas opciones, incluyendo: dispensador automático de fundente, AOI, sistema de visión para corrección fiducial, trazabilidad, selección automática de programas, procesamiento de imágenes, termómetro y lector QR. Se pueden añadir ejes adicionales.
Pórtico de mesa doble
Esta es nuestra plataforma de pórtico de doble mesa más grande y flexible, con nuestro robot de escritorio más vendido. Se considera la mejor opción para líneas de producción en masa, así como para ensamblajes de placas de circuito impreso (PCBA) de gran tamaño.
CARACTERÍSTICAS
- Fácil configuración
- El más potente de 250W.
- Mesa gemela.
- Software de automatización FOS.
- Equipado con un robot ortogonal de 4 ejes/3 ejes.
- Programa de enseñanza fácil de usar especialmente diseñado para soldadura.
- Admite métodos de soldadura por contacto, hierro y láser.
- Numerosas opciones que incluyen cambio de longitud del eje, procesamiento de imágenes, termómetro, accesorio personalizado y escáner QR.
Soldadura de pórtico INLINE
- General
- Vídeo de muestra
SOLDADURA ROBÓTICA PERSONALIZADA - LÍNEAS AUTOMATIZADAS
Una celda de soldadura de pórtico en línea es un sistema robótico utilizado en la fabricación para procesos de soldadura automatizados. Generalmente consta de un sistema de pórtico y un sistema de transporte. Su función principal es posicionar, soldar y ensamblar con precisión componentes electrónicos en placas de circuito impreso (PCB) u otros dispositivos en una línea de producción. El sistema puede programarse para realizar diversas tareas de soldadura, garantizando precisión, repetibilidad y eficiencia en el proceso.
CARACTERÍSTICAS
- Equipado con robot ortogonal de 4 ejes/3 ejes.
- Programa de enseñanza fácil de usar especialmente diseñado para soldadura.
- Admite métodos de soldadura con hierro y con láser .
- Numerosas opciones que incluyen cambio de longitud del eje, procesamiento de imágenes, termómetro y escáner QR.
- Añadir ejes adicionales.
Pórtico INLINE
Una celda de soldadura de pórtico en línea es un sistema robótico utilizado en la fabricación para procesos de soldadura automatizados. Generalmente consta de un sistema de pórtico y un sistema de transporte. Su función principal es posicionar, soldar y ensamblar con precisión componentes electrónicos en placas de circuito impreso (PCB) u otros dispositivos en una línea de producción. El sistema puede programarse para realizar diversas tareas de soldadura, garantizando precisión, repetibilidad y eficiencia en el proceso.
Soldadura de pórtico independiente
-
General
- Vídeo de muestra
Celdas de soldadura robóticas personalizadas
Evolucionando hacia una plataforma de pórtico flexible, manteniendo la usabilidad del robot de escritorio más vendido. Se considera la mejor opción para líneas de producción en masa, así como para ensamblajes de placas de circuito impreso (PCBA) de gran tamaño.
Características
- Equipado con robot ortogonal de 4 ejes/3 ejes.
- Programa de enseñanza fácil de usar especialmente diseñado para soldadura.
- Admite métodos de soldadura con hierro y con láser .
- Numerosas opciones que incluyen cambio de longitud del eje, procesamiento de imágenes, termómetro y escáner QR.
- Añadir ejes adicionales.
Celda de soldadura de pórtico independiente
Presentamos el futuro de la soldadura: ¡Celdas de soldadura robóticas personalizadas Fancort! Nuestras celdas de soldadura robóticas están diseñadas para ofrecer una precisión inigualable, garantizando una calidad de soldadura consistente con mínimos defectos.
Supervisar y gestionar la producción de forma remota.
La información sobre datos en tiempo real permite tomar decisiones proactivas y optimizar operaciones.
Nuestra solución de soldadura robótica minimiza el consumo de soldadura manteniendo una calidad excepcional.
Equipado con funciones de seguridad avanzadas, garantizando un entorno de trabajo seguro para sus operadores.
Sistemas de visión para soldadura robótica Fancort: Fancort ofrece una gama completa de sistemas de visión especializados para hacer que el proceso de soldadura robótica sea más fácil de programar, confiable y productivo.
Nuestro equipo de ingenieros de automatización desarrolló tres tipos de sistemas de visión para programación de robots, corrección fiducial y multitarea (AOI/inspección, fiducial, coincidencia de patrones, yugo de empuje y medición).
Ayuda didáctica Fancort: el sistema de ayuda didáctica Fancort produce una imagen ampliada de alta resolución que mejora la visualización del operador y el desarrollo del proceso de unión de soldadura.
• Vista de enseñanza ampliada
• Corrección fiducial
• Almacenamiento de documentos de la máquina
• Procesar captura de imágenes/videos de la cámara
• Soporte técnico remoto
Sistema de corrección fiducial Fancort: el hardware y el software del sistema de ayuda didáctica se actualizan fácilmente a nuestro sistema de corrección fiducial Fancort con la adición de una cámara de visión artificial al costado del robot (en la imagen de arriba).
Esta cámara permite al operador entrenar al robot para que desplace el programa y corrija la variación posicional de los componentes de soldadura. También ofrece captura de imágenes y vídeos, almacenamiento de archivos de la máquina y soporte técnico remoto.
Fancort Max Machine Vision: Fancort Max Machine Vision es un sistema independiente personalizado basado en la tecnología líder mundial de Keyence Vision, capaz de realizar muchos tipos de inspección y corrección fiducial.
Este sistema tiene muchas capacidades de software, pero es más adecuado cuando se dedica a una tarea en un proceso determinado.
Cada sistema viene completamente integrado y montado en el robot Unix japonés de su elección.
Diagrama de vista externa
Vista superior
Vista frontal
Diagrama de vista externa
Superficie de montaje de la plantilla (mesa del eje X)
Vista lateral
UNIX-DF404S
Robot de soldadura de escritorio versátil
Diversas configuraciones de modelos y un historial de éxito comprobado. Una vez programado, el operador solo tiene que pulsar el botón de inicio. Se puede obtener la misma calidad estable que la de los soldadores altamente cualificados. El robot de soldadura definitivo para una amplia gama de aplicaciones, desde productos básicos hasta productos de alta fiabilidad.
6 ejes / SCARA
Los robots de soldadura de 6 ejes y SCARA son máquinas versátiles para aplicaciones de soldadura complejas. El robot de 6 ejes proporciona movimiento multidireccional para soldar en ángulos de difícil acceso, mientras que los robots SCARA destacan por su soldadura plana, precisa y de alta velocidad. Ambos son programables, compatibles con diversas herramientas de soldadura y adecuados para tareas complejas en las industrias automotriz, aeroespacial y electrónica, ofreciendo precisión, flexibilidad y eficiencia para entornos de producción avanzados.
Seleccione un modelo del panel TAB a continuación.
-
UNIX-VFR
- UNIX-HFR
UNIX-VFR
Tipo multieje vertical
- General
- Configuración
- Datos técnicos
- Presupuesto
- Vídeo de muestra
UNIX-VFR
・Tipo de robot: tipo multieje vertical
・Número de ejes: 6 ejes
・Métodos óptimos: puntas de hierro
・Tipo de trabajo preferido: soldadura por puntos
ACERCA DE
El equipo de soldadura robótica vertical en línea UNIX -VFR es ideal para trabajos con formas irregulares donde es difícil insertar la punta. Su articulación vertical permite cambiar libremente el ángulo del cabezal y agilizar la operación. Ofrece una alta velocidad de 5300 mm/s, precisión de repetición y alta rigidez. Con esta máquina de soldadura en línea de vanguardia, es posible automatizar aplicaciones de soldadura complejas.
Complementos de soldadura robótica
Una celda de soldadura robótica de pórtico es un sistema de soldadura automatizado a gran escala diseñado para tareas de soldadura de alta velocidad y precisión. Con una plataforma fija y un pórtico superior móvil, permite la soldadura multipunto en ensamblajes grandes o complejos. El sistema integra alineación guiada por visión, dispensación de fundente y monitorización en tiempo real, lo que lo hace ideal para la fabricación de electrónica de alto volumen, aplicaciones automotrices y otras industrias que requieren una soldadura consistente en grandes superficies.
-
Soldadura de contacto
Complementos para soldadura de contactos
Alimentador estándar
El "Alimentador Estándar" de Unix, Japón, se utiliza habitualmente en sistemas de soldadura robóticos para automatizar el proceso de alimentación del hilo de soldadura a la punta. Disponible en versión de alta precisión.
Alimentador de corte limpio
La tecnología de entallado del alimentador reduce la dispersión de fundente y las bolas de soldadura, lo que previene problemas de fabricación como las salpicaduras de fundente. Disponible en versión de alta precisión.
Limpiador de pinceles
Limpiador automático de puntas de cautín que elimina carburos, óxidos de estaño y otras impurezas generadas por la soldadura. Esto garantiza que las puntas mantengan una conductividad térmica y un rendimiento óptimos.
Corrector de posición de la punta
Ajusta el deslizamiento de la punta causado por expansión térmica, quemado u otros factores. No requiere restablecer las condiciones ni reconfigurar. Es totalmente automático. Gestionar el deslizamiento inesperado es esencial para mantener una calidad constante.
Uni-probador
Este dispositivo se utiliza para medir la temperatura de la punta del soldador, el potencial de la punta a tierra y la resistencia de la punta a tierra.
- Teniendo en cuenta la instalación de este dispositivo, la unidad sensora viene separada de la unidad de control principal.
- La transmisión de datos a dispositivos externos es posible mediante la conexión RS232C.
- La medición del potencial de punta a tierra y de la resistencia de punta a tierra cumple con las siguientes normas: MIL STD 2000 (2000A) / IPC J STD 001G / IEC 61191 1 (Ed3/2018)
Corrección fiducial
Revolucione su soldadura robótica con nuestro innovador sistema de visión de corrección fiducial, que garantiza una precisión milimétrica y una exactitud perfecta basada en marcas fiduciales.
Trazabilidad
Mejore la trazabilidad en la fabricación y la logística proporcionando una captura de datos precisa y confiable, garantizando que cada producto o componente pueda rastrearse en cada etapa del proceso de producción.
Sensor de visión AOI
Sensor de visión de alto rendimiento con capacidades de IA.
1. Detección de presencia/ausencia de características, patrones, bordes y círculos.
2. Comunicación Ethernet con TCP/IP, Profinet, Ethernet/IP, SLMP y FTP para guardar datos
Accesorios personalizados
Diseñado específicamente para sujetar, soportar y posicionar piezas o conjuntos durante operaciones como mecanizado, soldadura o inspección. Fijaciones a medida para garantizar la repetibilidad de su proceso.
Soplado de aire
Soplador de aire, tipo vacío. Reduce la dispersión de residuos. Válvula solenoide integrada. Utiliza aire comprimido para eliminar partículas no deseadas, lo que ayuda a mantener un proceso de soldadura limpio y eficiente.
Consejos para soldar
Diseñado para transferir el calor del soldador a los componentes y la soldadura, permitiendo que la soldadura se funda para formar conexiones eléctricas. Fabricado con materiales de alta calidad para garantizar durabilidad y un rendimiento constante.

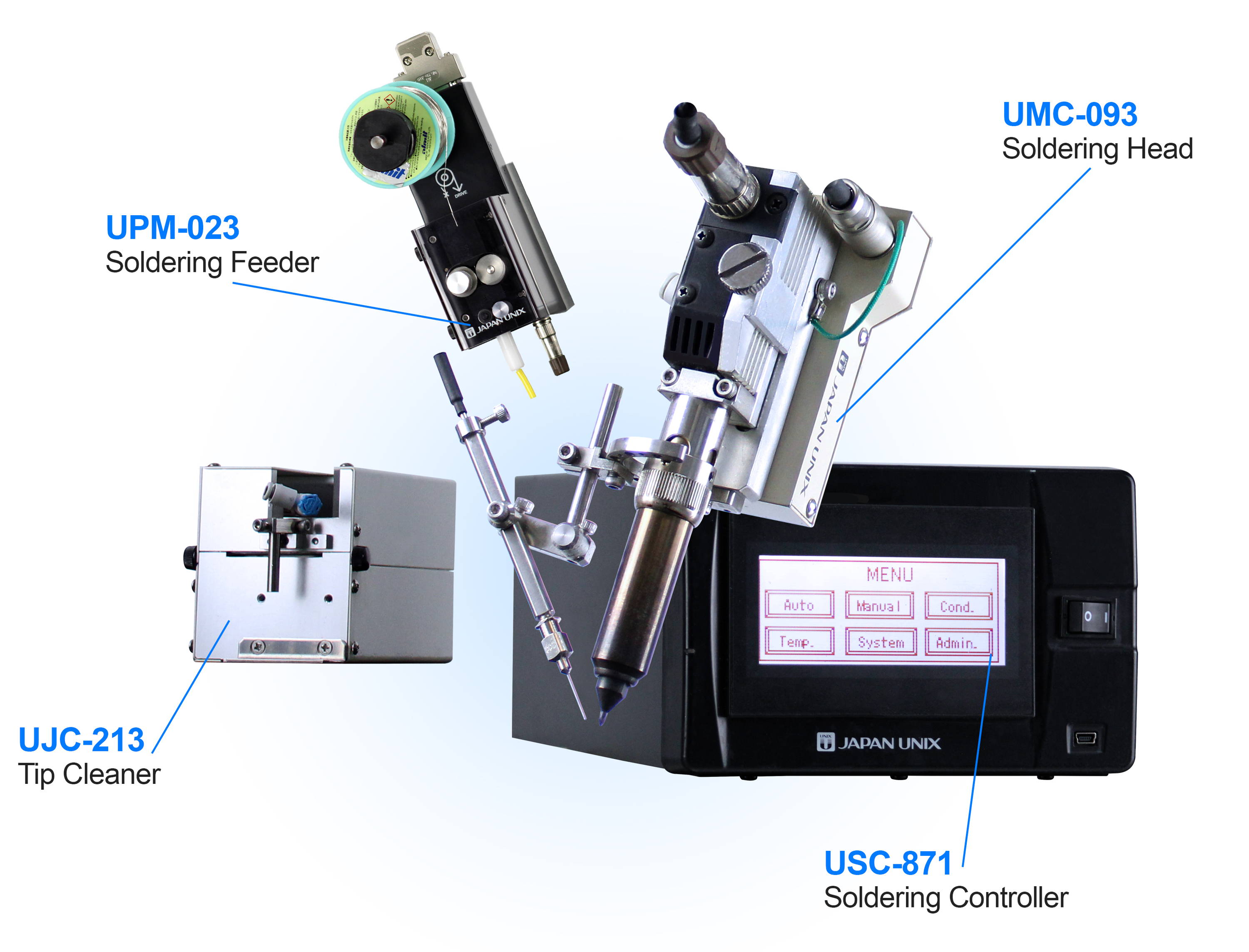

Configuración estándar para soldadura por contactos
Controlador integrado
Controla el robot y la operación de soldadura.
Alimentador de soldadura de alta precisión
Carrete de soldadura fácil de cambiar.
Limpiador de puntas de hierro
Tipo de soplador de aire
Calentador y regulador de temperatura para robótica
Calentador especial y regulador de temperatura con sensor CA
Cabezal de soldadura
Puntas y calentador fáciles de reemplazar en 1 minuto.
Colgante de enseñanza
Fácil control y configuración
Configuración opcional para soldadura de contactos
Mecanismo de bloqueo
Garantiza una posición de alimentación estable y evita resbalones.
Alimentador de corte limpio
Reduce las salpicaduras de fundente y las bolas de soldadura.
Soldadores fabricados para durar mucho tiempo
Clasificado para un mínimo de 20.000 ciclos/golpes
Diagrama de vista externa
Vista superior
Vista lateral
Diagrama de vista externa
Vista frontal
Diagrama de la superficie trasera (Detalle de las dimensiones de instalación)
Serie UNIX-FR (Vertical)
El equipo de soldadura robótica vertical en línea UNIX-VFR es ideal para trabajos con formas irregulares donde es difícil insertar la punta. La articulación vertical permite cambiar libremente el ángulo del cabezal y agilizar la operación. Ofrece una alta velocidad de 5300 mm/s, repetibilidad y alta rigidez. Con esta máquina de soldadura en línea de vanguardia, es posible automatizar aplicaciones de soldadura complejas.
UNIX-HFR
Tipo SCARA
-
General
- Configuración
- Datos técnicos
- Presupuesto
- Vídeo de muestra
UNIX-HFR
・Tipo de robot: tipo SCARA
・Número de ejes: 5 ejes
・Métodos óptimos: puntas de hierro, láser
・Tipo de trabajo preferido: soldadura por puntos, soldadura lineal
APOYA LA PRODUCCIÓN MASIVA CON MOVIMIENTO CIRCULAR RÁPIDO
La máquina de soldadura en línea SCARA de 5 ejes, UNIX-HFR, alcanza una velocidad máxima de 7128 mm/s con alta repetibilidad, precisión y rigidez. La UNIX-HFR cuenta con longitudes de carrera ajustables de 350 mm, 450 mm y 550 mm. Esta máquina de soldadura en línea es apta para soldadura láser y soldadura por contacto, y se puede aplicar con diversos módulos de soldadura. El robot de soldadura SCARA permite la fabricación en masa con un movimiento robótico rápido.
Configuración estándar para soldadura por contactos
Controlador integrado
Controla el robot y la operación de soldadura.
Alimentador de soldadura de alta precisión
Carrete de soldadura fácil de cambiar.
Limpiador de puntas de hierro
Tipo de soplador de aire
Calentador y regulador de temperatura para robótica
Calentador especial y regulador de temperatura con sensor CA
Cabezal de soldadura
Puntas y calentador fáciles de reemplazar en 1 minuto.
Colgante de enseñanza
Fácil control y configuración
Configuración opcional para soldadura de contactos
Mecanismo de bloqueo
Garantiza una posición de alimentación estable y evita resbalones.
Alimentador de corte limpio
Reduce las salpicaduras de fundente y las bolas de soldadura.
Soldadores fabricados para durar mucho tiempo
Clasificado para un mínimo de 20.000 ciclos/golpes
Diagrama de vista externa
Vista superior
Vista lateral
Diagrama de vista externa
Vista frontal
Sección transversal XX (detalle de la dimensión de instalación)
Serie UNIX-FR (Scara)
Función de red de comunicación mejorada para la generación y el almacenamiento de datos de soldadura, y un software completo que puede utilizarse independientemente de la habilidad del operador. Por supuesto, también es compatible con SolderingManager para una mejor trazabilidad. El nuevo robot está diseñado para ahorrar mano de obra y ser más fácil de usar. Admite soldadura láser y con soldador.
UNIX-DF304S
-
General
- Opciones / Accesorios
- Datos técnicos
- Presupuesto
- Vídeo de muestra
TIPO MEDIO
・Área de trabajo – 300 mm × 275 mm
・Calentador nuevo y mejorado
・LAN (Ethernet), puerto COM
・Eje X,Y – 900 mm/seg
・Eje Z – 400 mm/seg
・Controlador de soldadura incorporado
MAESTRO DE SOLDADURA
El robot de soldadura de escritorio de nueva generación para la Industria 4.0 y el IoT. La serie UNIX-DF ha mejorado su función de red y su movimiento robótico. Disponible en tres tipos, según el tamaño de la PCB.
Estos también son aplicables y están optimizados para la soldadura láser. Se pueden conectar a la red, lo que permite visualizar cada proceso de soldadura y su resultado. Los dos ejes adicionales facilitan los ángulos de penetración o la rotación de la PCB, lo que facilita la soldadura de componentes difíciles.
Características
El nuevo calentador mejora el mecanismo de calentamiento y soldadura.
La productividad mejora enormemente al aumentar la rigidez y la velocidad del proceso.
Conéctese con la red y visualice el proceso de operación de soldadura en tiempo real.
Dos ejes adicionales permiten soldar fácilmente componentes y PCB complejos.
Totalmente compatible con el sistema de soldadura láser.
Sistemas de visión para soldadura robótica Fancort: Fancort ofrece una gama completa de sistemas de visión especializados para hacer que el proceso de soldadura robótica sea más fácil de programar, confiable y productivo.
Nuestro equipo de ingenieros de automatización desarrolló tres tipos de sistemas de visión para programación de robots, corrección fiducial y multitarea (AOI/inspección, fiducial, coincidencia de patrones, yugo de empuje y medición).
Ayuda didáctica Fancort: el sistema de ayuda didáctica Fancort produce una imagen ampliada de alta resolución que mejora la visualización del operador y el desarrollo del proceso de unión de soldadura.
• Vista de enseñanza ampliada
• Corrección fiducial
• Almacenamiento de documentos de la máquina
• Procesar captura de imágenes/videos de la cámara
• Soporte técnico remoto
Sistema de corrección fiducial Fancort: el hardware y el software del sistema de ayuda didáctica se actualizan fácilmente a nuestro sistema de corrección fiducial Fancort con la adición de una cámara de visión artificial al costado del robot (en la imagen de arriba).
Esta cámara permite al operador entrenar al robot para que desplace el programa y corrija la variación posicional de los componentes de soldadura. También ofrece captura de imágenes y vídeos, almacenamiento de archivos de la máquina y soporte técnico remoto.
Fancort Max Machine Vision: Fancort Max Machine Vision es un sistema independiente personalizado basado en la tecnología líder mundial de Keyence Vision, capaz de realizar muchos tipos de inspección y corrección fiducial.
Este sistema tiene muchas capacidades de software, pero es más adecuado cuando se dedica a una tarea en un proceso determinado.
Cada sistema viene completamente integrado y montado en el robot Unix japonés de su elección.
Dimensiones
Vista superior
Vista frontal
Dimensiones
Superficie de montaje de la plantilla (mesa del eje X)
Vista lateral
UNIX-DF304S
Robot de soldadura de escritorio versátil
Diversas configuraciones de modelos y un historial de éxito comprobado. Una vez programado, el operador solo tiene que pulsar el botón de inicio. Se puede obtener la misma calidad estable que la de los soldadores altamente cualificados. El robot de soldadura definitivo para una amplia gama de aplicaciones, desde productos básicos hasta productos de alta fiabilidad.
UNIX-DF204S
-
General
- Opciones / Accesorios
- Datos técnicos
- Presupuesto
- Vídeo de muestra
TIPO COMPACTO
・Área de trabajo – 200 mm × 210 mm
・Calentador nuevo y mejorado
・LAN (Ethernet), puerto COM
・Eje X,Y – 600 mm/seg
・Eje Z – 250 mm/seg
・Controlador de soldadura separado
MAESTRO DE SOLDADURA
El robot de soldadura de escritorio de nueva generación para la Industria 4.0 y el IoT. La serie UNIX-DF ha mejorado su función de red y su movimiento robótico. Disponible en tres tipos, según el tamaño de la PCB.
Estos también son aplicables y están optimizados para la soldadura láser. Se pueden conectar a la red, lo que permite visualizar cada proceso de soldadura y su resultado. Los dos ejes adicionales facilitan los ángulos de penetración o la rotación de la PCB, lo que facilita la soldadura de componentes difíciles.
Características
- El nuevo calentador mejora el mecanismo de calentamiento y soldadura.
- La productividad mejora enormemente al aumentar la rigidez y la velocidad del proceso.
- Conéctese con la red y visualice el proceso de operación de soldadura en tiempo real.
- Dos ejes adicionales permiten soldar fácilmente componentes y PCB complejos.
- Totalmente compatible con el sistema de soldadura láser.
Sistemas de visión para soldadura robótica Fancort: Fancort ofrece una gama completa de sistemas de visión especializados para hacer que el proceso de soldadura robótica sea más fácil de programar, confiable y productivo.
Nuestro equipo de ingenieros de automatización desarrolló tres tipos de sistemas de visión para programación de robots, corrección fiducial y multitarea (AOI/inspección, fiducial, coincidencia de patrones, yugo de empuje y medición).
Ayuda didáctica Fancort: el sistema de ayuda didáctica Fancort produce una imagen ampliada de alta resolución que mejora la visualización del operador y el desarrollo del proceso de unión de soldadura.
• Vista de enseñanza ampliada
• Corrección fiducial
• Almacenamiento de documentos de la máquina
• Procesar captura de imágenes/videos de la cámara
• Soporte técnico remoto
Sistema de corrección fiducial Fancort: el hardware y el software del sistema de ayuda didáctica se actualizan fácilmente a nuestro sistema de corrección fiducial Fancort con la adición de una cámara de visión artificial al costado del robot (en la imagen de arriba).
Esta cámara permite al operador entrenar al robot para que desplace el programa y corrija la variación posicional de los componentes de soldadura. También ofrece captura de imágenes y vídeos, almacenamiento de archivos de la máquina y soporte técnico remoto.
Fancort Max Machine Vision: Fancort Max Machine Vision es un sistema independiente personalizado basado en la tecnología líder mundial de Keyence Vision, capaz de realizar muchos tipos de inspección y corrección fiducial.
Este sistema tiene muchas capacidades de software, pero es más adecuado cuando se dedica a una tarea en un proceso determinado.
Cada sistema viene completamente integrado y montado en el robot Unix japonés de su elección.
Diagrama de vista externa
Vista superior
Vista frontal
Diagrama de vista externa
Superficie de montaje de la plantilla (mesa del eje X)
Vista lateral
UNIX-DF204S
Diversas configuraciones de modelos y un historial de éxito comprobado. Una vez programado, el operador solo tiene que pulsar el botón de inicio. Se puede obtener la misma calidad estable que la de los soldadores altamente cualificados. El robot de soldadura definitivo para una amplia gama de aplicaciones, desde productos básicos hasta productos de alta fiabilidad.
KIT LITE
-
General
- Presupuesto
- Vídeo de muestra
ROBOT DE ESCRITORIO JR3304S-BC
Limpiador de puntas de hierro – UJC-213
・Caja de interruptores – Caja de inicio simple
・Colgante de enseñanza – (Opcional)
・Software para PC – Puntos JRC (opcional)
・Blacklet para USP5
CONTROLADOR DE SOLDADURA USP5
Controlador de soldadura – USC-871
Cabezal de soldadura: SUMC-093A (lineal) / 093AS (puntual)
・Calentador – 100BHS / 100BHL
・Alimentador de soldadura – UPM-023
・Conjunto de tubos – PT**S-070 (**=Diámetro de soldadura)
ACERCA DEL ROBOT DE ESCRITORIO LITE KIT JR3304S-BC
Robot semiautomático para soldadura punto a punto tras el proceso SMT. Ideal para la fabricación celular. Robots totalmente versátiles que se adaptan rápidamente a los cambios de producción debido a modificaciones del producto. Los robots de escritorio ocupan menos espacio. Solo necesitan una mesa, una fuente de alimentación y aire seco. La punta y el calentador se pueden sustituir con un solo toque (patentado). Amplia variedad de puntas diseñadas específicamente para robots de soldadura, perfectas para cualquier trabajo. Nuestro equipo técnico experimentado le brindará asistencia antes y después de la instalación.
JR3304S-BC
Sencillo y equipado con funcionalidad básica. Operación de soldadura sencilla.
Robot semiautomático para soldadura punto a punto tras el proceso SMT. Ideal para la fabricación de células.
Los robots, totalmente versátiles, se adaptan fácilmente a los cambios de producción debido a las modificaciones del producto. Los robots de escritorio ocupan menos espacio. Basta con una mesa, una fuente de alimentación y aire seco. La punta y el calentador se pueden reemplazar con un solo toque (patentado). Disponemos de una amplia variedad de puntas diseñadas específicamente para robots de soldadura, perfectas para cualquier trabajo. Nuestro equipo técnico experimentado le brindará soporte antes y después de la instalación.
Unidades/módulos de soldadura de contactos
-
General
- Presupuesto
- Vídeo de muestra
MÓDULOS DE SOLDADURA PARA CADA FÁBRICA
Simple, pero de alto rendimiento. Alto rendimiento, pero económico. Tres módulos principales para soldadura robótica: "cabezal de soldadura", "controlador" y "alimentador", todos incluidos. Gracias a su alta flexibilidad, el USP5 es ideal para procesos de producción indexados, de celda, en línea o cualquier otro. Ofrecemos soporte técnico a integradores de sistemas y fabricantes.
MÓDULOS DE SOLDADURA
Japan Unix ofrece máquinas de soldadura Unix de alto rendimiento que pueden integrarse en tecnologías clave. Cualquier tipo de unidad robótica Unix debe contar con un alimentador de soldadura y un mecanismo de calentamiento, como un cabezal de soldadura con punta de cautín o una unidad de soldadura láser . Los controladores de soldadura gestionan tanto la temperatura de soldadura como la cantidad de aleación. Japan Unix diferencia los módulos de soldadura gracias a su amplia experiencia, lo que ofrece ventajas diferenciadoras a sus clientes.
Controlador
• Interfaz de panel táctil
• Fácil manejo con Excel
• Hasta 255 condiciones de soldadura
• Múltiples idiomas y voltajes para uso global.
Cabezal de soldadura
• Equipado con nuevo calentador de 250W
• Punta de alta potencia incluso con calentador separado
• Mantenimiento fácil y rápido
Alimentador de soldadura
• Función de detección de errores con codificador patentado
• Solución de problemas de alimentación automática, deslizamientos y atascos.
• Control de alimentación de alta precisión
Módulos/unidades de soldadura de contactos USP5
Simple, pero de alto rendimiento. Alto rendimiento, pero económico. Tres módulos principales para soldadura robótica: "cabezal de soldadura", "controlador" y "alimentador", todos incluidos. Gracias a su alta flexibilidad, el USP5 es ideal para procesos de producción indexados, en celda, en línea o cualquier otro. Ofrecemos soporte técnico a integradores de sistemas y fabricantes.
Preguntas frecuentes
P: ¿Cuáles son las ventajas de la soldadura por contacto?
A: Uniones de alta calidad constante, menor habilidad del operador, hasta 2x de productividad.
P: ¿La soldadura robótica es más rápida que la soldadura manual?
R: Sí, un proceso de soldadura robótica suele ser más rápido porque un operador puede cargar mientras el robot está soldando simultáneamente.
P: Tengo una amplia gama de productos. ¿Cómo puedo gestionar la fijación?
A: Fancort es un diseñador experto de accesorios con la capacidad de desarrollar opciones de accesorios flexibles y de cambio rápido.
P: ¿Japan Unix/Fancort ofrece soluciones llave en mano personalizadas y en línea?
R: Por supuesto. Tanto Japan Unix como Fancort pueden ofrecer soluciones para procesos de gran volumen, incluidos ensamblaje, dispensación, atornillado, inspección y otros procesos auxiliares.
P: ¿Cuál es la duración típica de las propinas en Unix en Japón? ¿Cuánto cuestan?
R: Las puntas Japan Unix ofrecen una vida útil líder en la industria, con una vida útil de entre 20 000 y 25 000 impactos, según la aplicación. Suelen costar la mitad que las puntas de la competencia con elementos calefactores integrados.
P: ¿Cómo puedo determinar si mi aplicación es una buena candidata para la soldadura robótica?
R: Fancort ofrece revisiones de aplicaciones gratuitas. Si el proceso cumple con nuestros estándares, pasamos a una fase consultiva de prueba de concepto, donde podemos analizar muestras y desarrollar conceptos de fijación.
Compra ahora
Podemos personalizarlo según sus necesidades, para más información haga clic en el botón o contáctenos:
¡Contáctanos! Te responderemos en menos de 30 minutos.
Algunos de nuestros clientes
Entre los clientes de Fancort se incluyen las siguientes escuelas de ingeniería de la NASA: MIT, John Hopkins, JPL, Universidad de New Hampshire, Minnesota, Nuevo México, Texas y Arizona. También somos un proveedor importante del sistema nacional de laboratorios: Sandia, Draper, Fermi y Los Álamos.
MAPA DEL SITIO DE SOLDADURA ROBÓTICA
Soldadura de contacto
Soldadura de escritorio
UNIX-DF404S
UNIX-DF304S
UNIX-DF204S
Sistemas de visión para soldadura robótica
Material didáctico
Sistema de corrección fiducial
Max Machine Vision
Soldadura láser
UNIX-DF303L
Consumibles
Consejos para soldar
Unidades de soldadura
Controlador
Cabezal de soldadura
Alimentador de soldadura
• Apoyo
Soporte en línea
Soporte en sitio
